Что такое сокеты процессора?

Сокеты процессора

Разъемы для процессоров лежат в основе каждого ПК. Они создают самое важное соединение на вашем компьютере, соединение, без которого ваш компьютер не может работать. Сегодня мы покажем вам, о чем они.

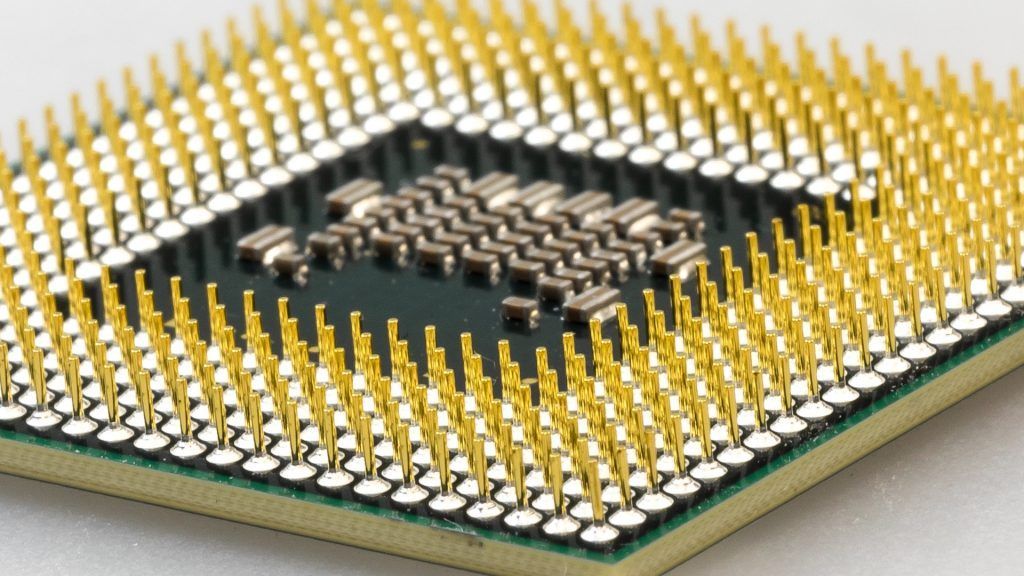

Процессор — это микрочип. Как и все микросхемы, у него есть разъемы, которые позволяют ему подключаться и взаимодействовать с печатной платой. Эти соединения позволяют данным поступать в микросхему, обрабатываться и возвращаться обратно на печатную плату. В случае с ЦП, печатная плата является материнской платой.

В отличие от более простых микрочипов, процессоры чрезвычайно сложны и выполняют практически бесконечные функции. В результате их связи намного сложнее. Сокеты процессора часто имеют сотни разъемов, и эти разъемы, как правило, золотые. Да, настоящее золото.

2 основных типа

Быстрые ссылки

  • 2 основных типа
    • LGA
    • ZIF
  • Современные процессорные разъемы
    • Intel
      • Розетка 1155
      • Розетка 2011
      • Розетка 1150
      • Розетка 2011-v3
      • Розетка 1151
      • Розетка 2066
    • AMD
      • Разъем AM3 +
      • Разъем FM2 +
      • Разъем AM4
  • закрытие

Исторически были разные типы процессорных сокетов. На современных ПК есть два основных. Эти два на самом деле почти зеркальные изображения друг друга, и крупный производитель процессоров поддерживает каждого.

LGA

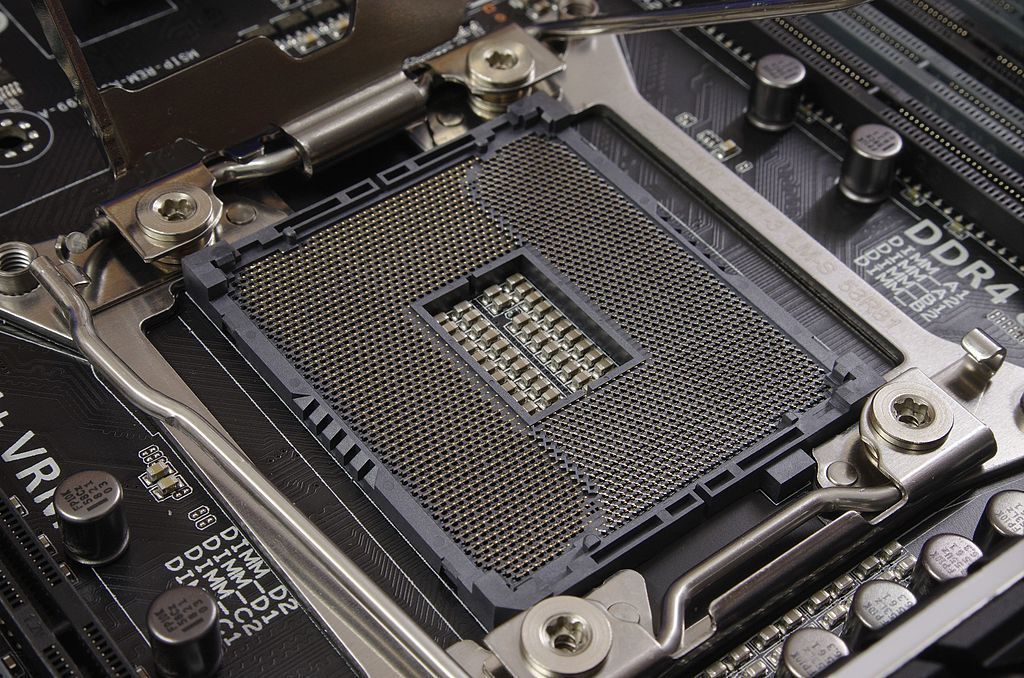

Сокет процессора LGA

LGA расшифровывается как Land Grid Array. Эти процессоры не имеют торчащих из них контактов. Вместо этого у этих процессоров есть сетка золотых контактов на их нижней стороне. Задняя часть процессора LGA полностью плоская.

С другой стороны, гнездо ЦП LGA на материнской плате имеет сотни контактов, торчащих в определенных местах для соединения с золотыми контактами на задней панели ЦП. Производители обычно сгибают штифты по определенной схеме, которая гарантирует, что они контактируют в нужном месте, увеличивает площадь поверхности соединения и позволяет им сгибаться под центральным процессором.

В настоящее время LGA используется практически на всех процессорах Intel. Intel использует этот формат начиная с процессоров Pentium 4. AMD недавно приняла LGA для своих процессоров Threadripper на платформе Socket X399.

ZIF

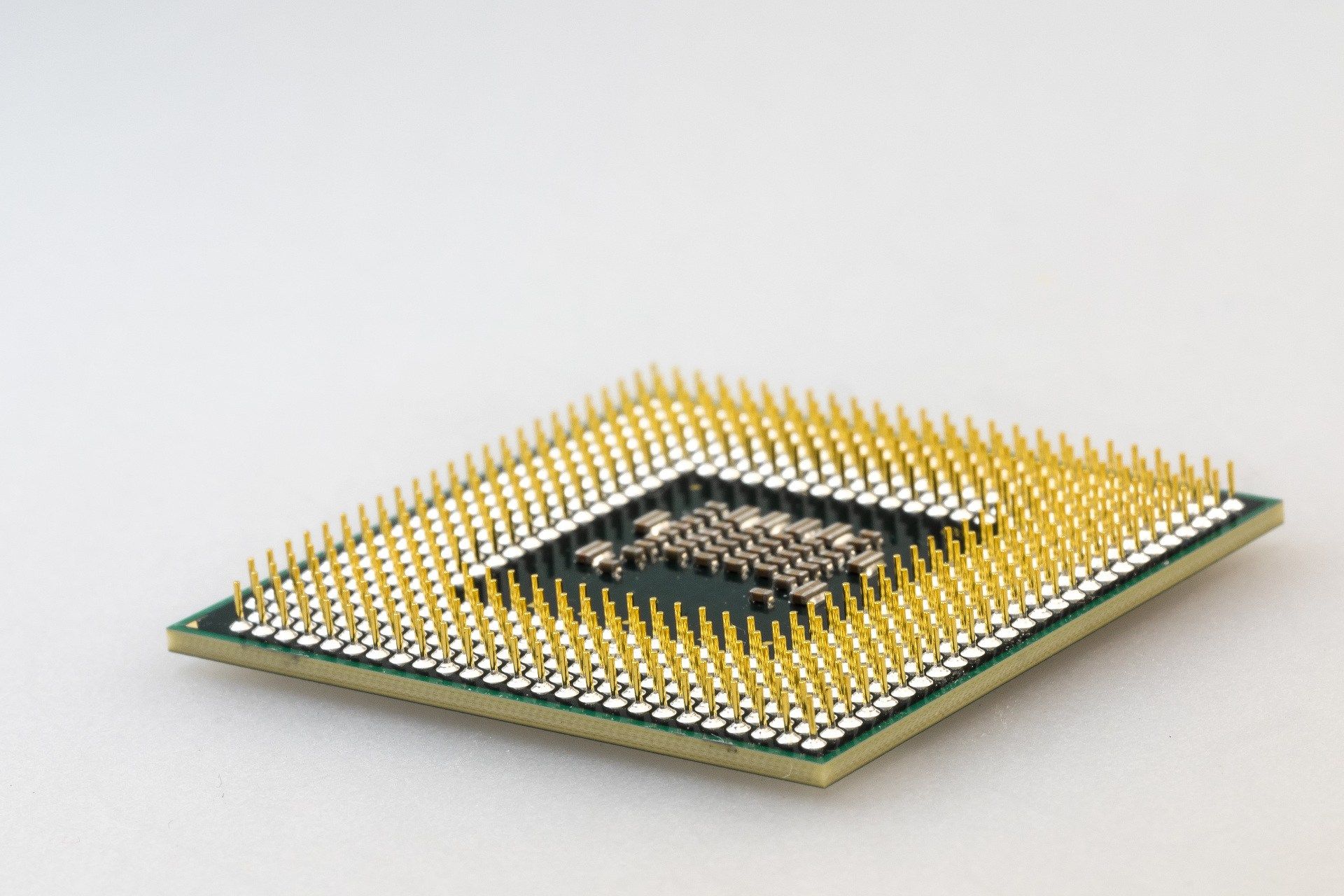

ZIF ЦП

ZIF означает Zero Insertion Force, которое является подходящим именем, поскольку оно описывает, как процессор расположен на материнской плате.

ZIF CPU

Эти процессоры имеют сотни выводов, торчащих из задней части. Эти контакты расположены по определенной схеме, чтобы соответствовать сетке отверстий на материнской плате. ЦП ZIF, при правильном размещении в своем гнезде, будет скользить прямо внутрь, без применения силы.

AMD использует ZIF-сокеты почти для всех своих продуктов.

Современные процессорные разъемы

Не все розетки LGA или ZIF одинаковы. Производители процессоров разбили их на отдельные типы сокетов для конкретных процессоров или групп процессоров. Тип сокета обычно определяется его конфигурацией контактов, но есть и другие специфические особенности, такие как наборы микросхем.

На самом деле вам не нужно слишком беспокоиться об этом. На самом деле все сводится к сопоставлению типа сокета с процессором и ничего более. Например, если вы знаете, что процессор, который вы хотите, использует сокет AM4, вам понадобится материнская плата сокета AM4.

Так как новые процессоры всегда выходят из употребления, устаревшие предыдущие поколения, не так много, что вам нужно помнить в любой момент времени. В следующих двух разделах представлена ​​полная разбивка современных настольных процессорных сокетов.

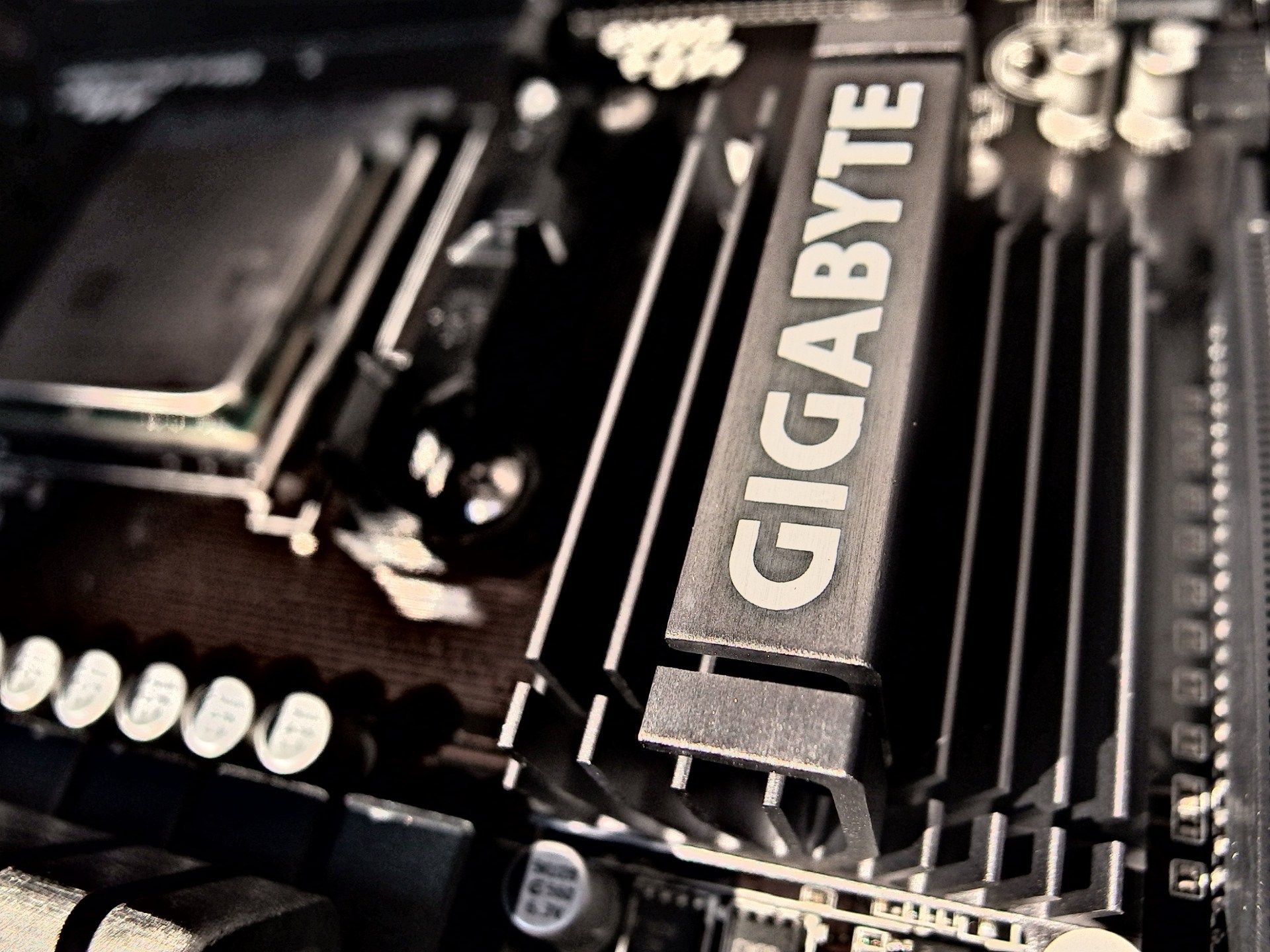

Процессор на материнской плате

Intel

Розетка 1155

Intel Socket 1155 был представлен в 2011 году. Он появился вместе с популярными процессорами Intel Sandybridge. Эта серия была домом для 2500к и 2600к. Почти все процессоры Sandybridge следовали схеме именования 2XXX.

Следующая серия процессоров Intel, Ivybridge, также использовала Socket 1155. Ivybridge следовал схеме именования, аналогичной Sandybridge, используя 3XXX для отдельных моделей.

Розетка 2011

Intel также представила Socket 2011 в 2011 году. Intel создала его, чтобы сделать его более мощной платформой для энтузиастов для процессоров рабочих станций. Он поддерживает процессоры Sandybridge-E и Ivybridge-E.

Розетка 1150

Впервые Socket 1150 дебютировал в 2013 году и работает с тех пор. Изначально Intel соединила этот сокет с процессорами Haswell, но Intel выбрала его для обновления Haswell и Broadwell.

Процессоры Haswell следуют схеме именования 4XXX, а Broadwell — 5XXX. Вы гораздо чаще сталкиваетесь с процессорами Haswell, чем Broadwell. Популярные 4770k и 4790k — это процессоры Haswell. Многие люди до сих пор их используют.

Розетка 2011-v3

Socket 2011-v3 очень похож на оригинальный Socket 2011, но он не совместим. Эта версия поддерживает процессоры Haswell-E и Broadwell-E.

Розетка 1151

Это на самом деле самый последний сокет от Intel, который выпустил его в 2015 году. Socket 1151 поддерживает процессоры Skylake и Kaby Lake. Оба набора процессоров были очень популярны и до сих пор активно используются. Популярные 6600k и 6700k являются процессорами Skylake. Как и все процессоры Skylake, Intel назвала их в соответствии с соглашением 6XXX.

Kaby Lake последовал вскоре после Skylake. Он включал 7700k и 7600k процессоров. Очевидно, что их номера моделей соответствуют 7XXX.

Розетка 2066

Socket 2066 является преемником Socket 2011. Он поддерживает процессоры Skylake-X и Kaby Lake-X. Это новейшие предложения Intel для энтузиастов.

AMD

Разъем AM3 +

В течение многих лет Socket AM3 + была высокопроизводительным разъемом для настольных процессоров AMD. AMD выпустила его в 2009 году как обычный AM3 и обновил в 2011 году как AM3 +. Любители ПК больше всего знают, что это платформа, поддерживающая процессоры AMD серии FX, включая FX 8320 и FX 8350.

Разъем FM2 +

За последние несколько лет Socket FM2 + поддерживала почти все APU AMD. Это включает APU на базе Кавери и Годавари.

Разъем AM4

Socket AM4 — это новейший процессор AMD для процессоров Ryzen. Хотя это выглядит как предыдущие сокеты AMD, это большое улучшение по сравнению с Ryzen. AM4 также будет использоваться для будущих релизов APU на базе Ryzen.

закрытие

Если вы думаете об этом, все на вашем компьютере протекает через разъем процессора. Это главное, как работает машина.

Несмотря на то, что технология, лежащая в их основе, может быть сложной, связать ваш процессор с правильным сокетом очень просто.
